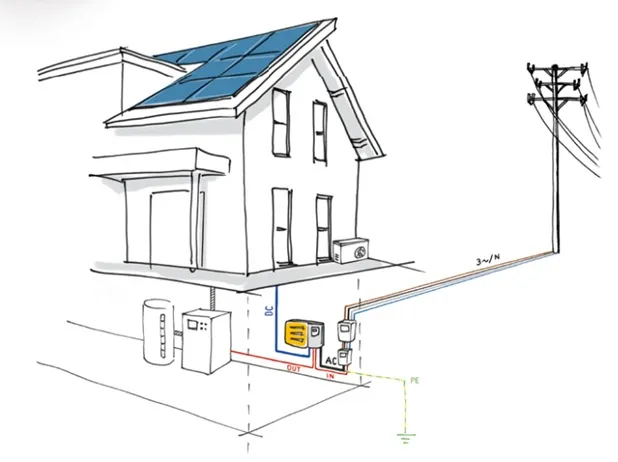

Jak poprawnie i bezpiecznie podłączyć fotowoltaikę do sieci?

 Jak poprawnie i bezpiecznie podłączyć fotowoltaikę do sieci?
Autor Olaf Kaźmierczak
Olaf Kaźmierczak15.09.2023 | 7 min.

Coraz więcej osób decyduje się na montaż instalacji fotowoltaicznej w swoim domu. Pozwala ona wytwarzać prąd z energii słonecznej i zmniejszyć rachunki za energię elektryczną. Jednak żeby móc korzystać z wyprodukowanej energii, konieczne jest poprawne podłączenie paneli PV do sieci elektroenergetycznej.

Jakie wymogi techniczne musi spełniać instalacja fotowoltaiczna?

Aby instalacja fotowoltaiczna została prawidłowo podłączona, musi spełniać określone wymagania techniczne. Przede wszystkim wszystkie urządzenia i materiały powinny posiadać odpowiednie certyfikaty i dopuszczenia. Ważne jest też, aby projekt instalacji został wykonany przez uprawnionego projektanta zgodnie z obowiązującymi przepisami i normami.

Instalacja składa się z paneli fotowoltaicznych, falownika, okablowania oraz zabezpieczeń. Wszystkie te elementy muszą być dobrane pod kątem mocy instalacji i parametrów technicznych. Należy również zadbać o właściwy dobór przekrojów przewodów czy zabezpieczeń nadprądowych.

Bardzo istotne są również wymagania co do uziemienia i wykonania połączeń wyrównawczych, które zapewnią ochronę przeciwporażeniową. Ważny jest także montaż odpowiednich zabezpieczeń odgromowych i przeciwprzepięciowych.

Jak sprawdzić bezpieczeństwo połączeń przed podłączeniem do sieci?

Przed podłączeniem instalacji fotowoltaicznej do sieci elektroenergetycznej konieczne jest przeprowadzenie testów i sprawdzenie bezpieczeństwa wszystkich połączeń. Należy zacząć od wizualnej kontroli okablowania - czy przewody nie są uszkodzone, czy połączenia wykonano prawidłowo.

Kolejnym krokiem powinno być sprawdzenie ciągłości połączeń przewodów PE i przewodów ochronnych. Wykonuje się je za pomocą omomierza. Trzeba też sprawdzić rezystancję izolacji metodą pomiaru rezystancji między przewodami czynnymi a ziemią. Wartość rezystancji izolacji nie może być mniejsza niż 0,5 MΩ.

Dodatkowo należy sprawdzić działanie wyłącznika różnicowoprądowego naciskając przycisk "Test", a także skontrolować poprawność podłączenia i konfiguracji falownika.

Gdzie zamontować ogranicznik mocy przy podłączaniu fotowoltaiki?

Aby uniknąć przekroczenia dopuszczalnej mocy przy podłączaniu instalacji fotowoltaicznej, konieczne jest zamontowanie ogranicznika mocy. Urządzenie to montuje się pomiędzy falownikiem a panelem licznikowym.

Ogranicznik mocy należy zainstalować w miejscu, w którym będzie łatwy dostęp do niego w celu kontroli, konserwacji lub ewentualnej naprawy. Najlepiej umieścić go obok tablicy bezpiecznikowej lub głównej tablicy rozdzielczej. Urządzenie powinno być zamontowane na szynie DIN lub na ścianie przy użyciu dedykowanych elementów montażowych.

Miejsce montażu ogranicznika mocy powinno być suche, z dala od źródeł ciepła oraz zabezpieczone przed dostępem osób niepowołanych. Prawidłowe umiejscowienie ogranicznika gwarantuje jego poprawne działanie i łatwą obsługę.

Jakie dokumenty potrzebne są do zgłoszenia przyłącza fotowoltaiki?

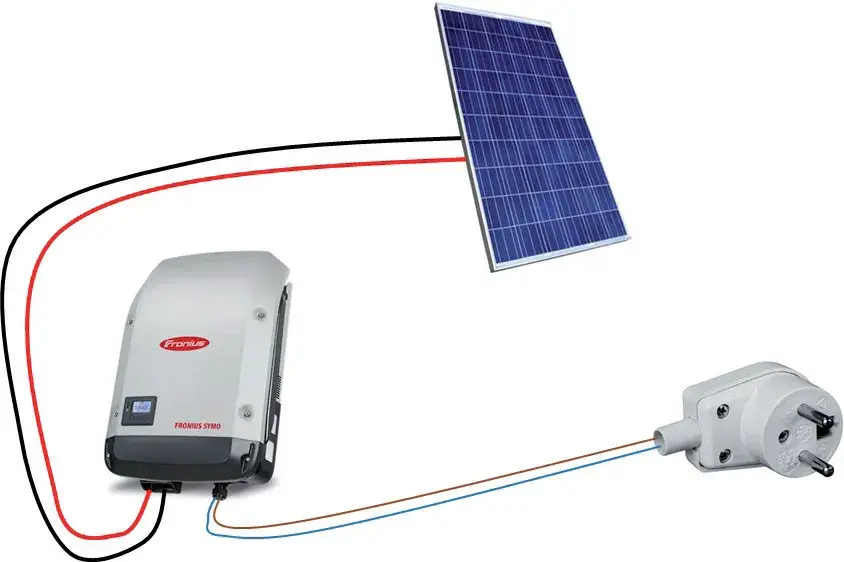

 Jak poprawnie i bezpiecznie podłączyć fotowoltaikę do sieci?

Aby zgłosić przyłącze mikroinstalacji fotowoltaicznej do sieci elektroenergetycznej, należy przygotować odpowiednie dokumenty. Są to przede wszystkim:

  • Wypełniony i podpisany wniosek o określenie warunków przyłączenia mikroinstalacji,
  • Projekt instalacji fotowoltaicznej wykonany przez uprawnionego projektanta,
  • Schemat jednokreskowy instalacji,
  • Deklaracja zgodności lub certyfikaty zgodności urządzeń,
  • Protokół odbioru końcowego instalacji przez uprawnionego elektryka.

Dodatkowo może być wymagane przedstawienie dokumentu potwierdzającego tytuł prawny do nieruchomości lub zgoda właściciela. Posiadanie kompletu dokumentów pozwoli na sprawne przyłączenie instalacji fotowoltaicznej do sieci dystrybucyjnej.

Kiedy należy dokonać odbioru technicznego instalacji fotowoltaicznej?

Aby zakończyć proces podłączania instalacji fotowoltaicznej, konieczne jest wykonanie odbioru technicznego przez uprawnionego elektryka. Odbiór taki powinien odbyć się po zakończeniu wszystkich prac montażowych, ale przed podaniem napięcia z sieci dystrybucyjnej.

Podczas odbioru sprawdza się zgodność wykonanych prac z projektem, obowiązującymi przepisami i normami. Elektryk kontroluje m.in. poprawność trasowania przewodów, ochronę przeciwporażeniową, rezystancję izolacji, działanie zabezpieczeń. Przeprowadza też próby funkcjonalne instalacji.

Po pozytywnym zakończeniu odbioru technik powinien sporządzić protokół, który jest podstawą do zgłoszenia instalacji do przyłączenia. Należy pamiętać, że podłączenie do sieci bez odbioru grozi niebezpieczeństwem i jest niezgodne z przepisami.

Jakie zabezpieczenia zastosować przy podłączaniu fotowoltaiki?

Podłączając instalację fotowoltaiczną do sieci, konieczne jest zastosowanie szeregu zabezpieczeń elektrycznych. Mają one kluczowe znaczenie dla bezpieczeństwa użytkowników oraz poprawnej pracy całego systemu.

Najważniejsze zabezpieczenia to:

  • Rozłączniki izolacyjne DC na wejściu każdego ciągu paneli fotowoltaicznych,
  • Zabezpieczenia nadprądowe w postaci wyłączników instalacyjnych,
  • Ograniczniki przepięć po stronie AC i DC,
  • Wyłącznik różnicowoprądowy czteropolowy,
  • Uziemienie i połączenia wyrównawcze.

Dodatkowo wymagane mogą być zabezpieczenia odgromowe i przeciwpożarowe. Dobranie odpowiednich zabezpieczeń i dbałość o ich stan techniczny jest kluczowa dla bezpieczeństwa całej instalacji.

Jak sprawdzić poprawność podłączenia fotowoltaiki do sieci?

Aby sprawdzić czy instalacja fotowoltaiczna została poprawnie podłączona do sieci, należy wykonać następujące czynności:

  • Skontrolować wskazania licznika energii elektrycznej – powinien rejestrować energię w obu kierunkach: pobraną i oddaną do sieci,
  • Sprawdzić na falowniku, czy na jego wyświetlaczu pojawiają się odczyty mocy chwilowej,
  • Przetestować działanie zabezpieczeń różnicowoprądowych i nadprądowych,
  • Zanotować parametry napięcia i natężenia prądu na poszczególnych fazach,
  • Porównać wbudowany licznik falownika z licznikiem energii elektrycznej,
  • Sprawdzić testowo działanie odłączników sieciowych.

Poprawne odczyty i zgodność między urządzeniami potwierdzą prawidłowość wykonanego podłączenia instalacji PV do sieci elektroenergetycznej.

Na co zwrócić uwagę podpisując umowę o przyłączenie fotowoltaiki?

Podpisując umowę o przyłączenie mikroinstalacji fotowoltaicznej do sieci dystrybucyjnej, warto zwrócić uwagę na kilka kwestii:

  • Termin przyłączenia – powinien być jednoznacznie określony,
  • Opłaty – ich wysokość nie powinna odbiegać od stawek zatwierdzonych przez URE,
  • Zakres obowiązków operatora i prosumenta,
  • Procedura zgłaszania i usuwania awarii,
  • Parametry jakościowe energii elektrycznej,
  • Okres obowiązywania umowy i warunki rozwiązania,
  • Zasady rozliczeń i fakturowania,
  • Numer ewidencyjny przyłącza.

Czytając uważnie umowę przed podpisaniem, można uniknąć wielu problemów we współpracy z operatorem sieci dystrybucyjnej i korzystać z instalacji PV bez przeszkód.

Podsumowanie

Podłączenie instalacji fotowoltaicznej do sieci elektroenergetycznej jest procesem złożonym, wymagającym spełnienia wielu norm i przepisów. Aby przebiegło bezproblemowo, należy zadbać o właściwy projekt, odpowiedni dobór komponentów i rzetelne wykonanie prac montażowych. Niezwykle istotne jest też przeprowadzenie wszelkich testów i sprawdzeń przed podaniem napięcia z sieci dystrybucyjnej.

Kluczowa jest również współpraca z lokalnym operatorem sieci, który powinien wydać warunki przyłączenia i przeprowadzić odbiór końcowy. Spełnienie wszystkich wymogów pozwoli bezpiecznie i poprawnie podłączyć instalację PV i czerpać korzyści z własnej, ekologicznej energii słonecznej.

Najczęściej zadawane pytania

Aby podłączyć instalację PV do sieci, należy złożyć wniosek do operatora sieci dystrybucyjnej i uzyskać warunki przyłączenia. Niezbędne jest też sporządzenie projektu przez uprawnionego projektanta, zgłoszenie instalacji w urzędzie dozoru technicznego, podpisanie umowy kompleksowej z operatorem oraz przeprowadzenie odbiorów.

Aby to sprawdzić, należy skontrolować wskazania licznika energii, działanie zabezpieczeń, odczyty parametrów na falowniku oraz porównać wskazania falownika i licznika. Poprawne podłączenie potwierdzą prawidłowe odczyty.

Standardowo proces podłączenia instalacji PV zajmuje od 4 do 8 tygodni od złożenia wniosku. Termin uzależniony jest od operatora sieci dystrybucyjnej. Sam montaż instalacji przez specjalistów trwa zwykle od 1 do 3 dni.

Tak, operatorzy pobierają opłaty za przyłączenie mikroinstalacji do sieci. Ich wysokość zależy od mocy instalacji, ale nie powinna przekroczyć kilkuset złotych.

Do podłączenia instalacji fotowoltaicznej stosuje się standardowo przewody o izolacji i powłoce polwinitowej. Ich przekrój powinien zostać dobrany przez projektanta w zależności od mocy instalacji.
