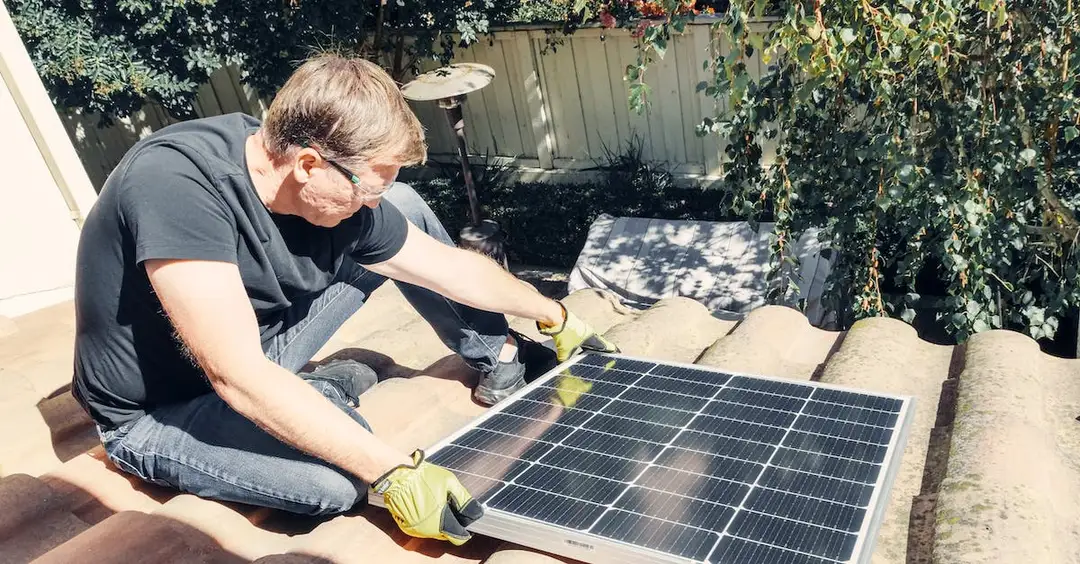

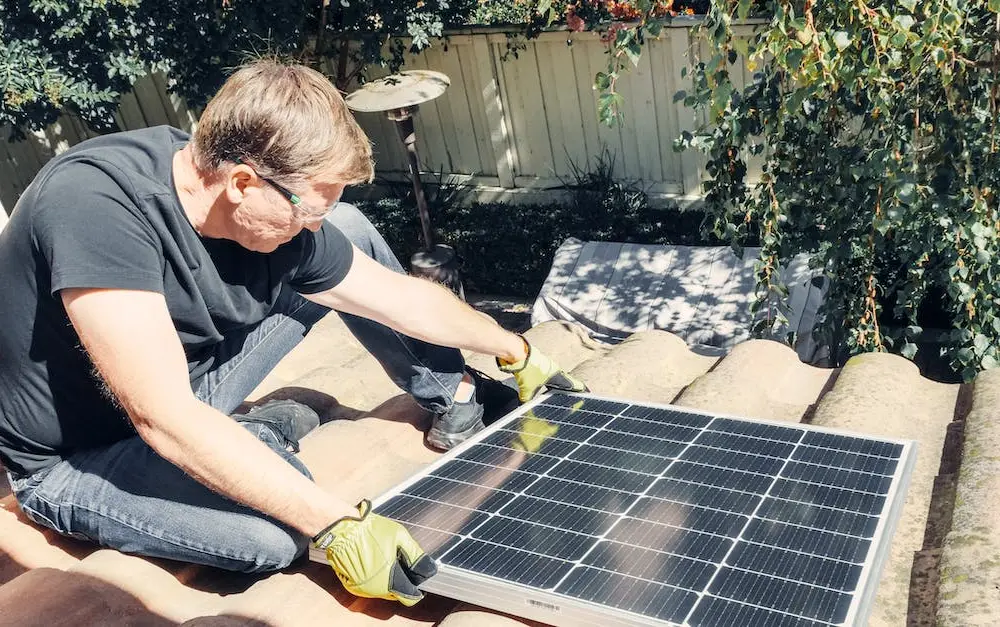

Jak wykonać połączenia szeregowe i równoległe paneli fotowoltaicznych?

 Jak wykonać połączenia szeregowe i równoległe paneli fotowoltaicznych?
Autor Marta Mazurek
Marta Mazurek15.09.2023 | 6 min.

Montaż systemu fotowoltaicznego wymaga prawidłowego połączenia paneli słonecznych. Od tego zależy wydajność i bezpieczeństwo całej instalacji. Dlatego bardzo ważne jest, aby wiedzieć jak poprawnie łączyć panele fotowoltaiczne szeregowo i równolegle.

Jak połączyć panele fotowoltaiczne szeregowo?

Połączenie szeregowe paneli PV polega na połączeniu ze sobą kolejnych paneli w szereg. Łączy się przy tym plus poprzedniego panela z minusem następnego. W efekcie napięcie całego ciągu paneli sumuje się. Jeśli połączymy szeregowo np. 4 panele o napięciu 12V, to otrzymamy łączne napięcie 48V (4x12V).

Aby wykonać połączenie szeregowe należy:

  • Ułożyć panele jeden obok drugiego w rzędzie.
  • Połączyć minus poprzedniego panela z plusem kolejnego, używając odpowiednich przewodów solarnych.
  • Zacząć łączenie od dodatniego pola pierwszego panelu, a skończyć na ujemnym polu ostatniego.
  • Sprawdzić polaryzację połączeń i ciągłość przewodów.

Przy połączeniach szeregowych paneli PV należy pamiętać, że prąd całego łańcucha będzie ograniczony do prądu pojedynczego panelu. Dlatego szeregowo można łączyć panele o zbliżonych parametrach prądowych.

Kiedy stosować połączenia szeregowe paneli PV?

Połączenia szeregowe paneli fotowoltaicznych stosujemy gdy:

  • Chcemy zwiększyć napięcie systemu przy zachowaniu tego samego natężenia prądu.
  • Mamy ograniczoną powierzchnię, a chcemy uzyskać wyższe napięcie.
  • Łączymy panele tego samego typu i mocy.
  • Odległość między panelami a falownikiem jest duża.

Dzięki szeregowemu połączeniu modułów PV, przy tej samej powierzchni możemy uzyskać wyższe napięcie systemu i mniejsze straty przesyłowe.

Jak wykonać połączenie równoległe paneli fotowoltaicznych?

Przy połączeniu równoległym panele słoneczne łączymy ze sobą w taki sposób, aby wszystkie plusy i wszystkie minusy były połączone razem. Spowoduje to zsumowanie prądów poszczególnych paneli przy zachowaniu tego samego napięcia. Np. dwa moduły 12V połączone równolegle dadzą 12V i podwojony prąd.

Aby wykonać połączenie równoległe paneli PV należy:

  • Połączyć ze sobą wszystkie zaciski plusowe paneli.
  • Połączyć ze sobą wszystkie zaciski minusowe paneli.
  • Użyć do tego przewodów o odpowiednich przekrojach.
  • Sprawdzić polaryzację i ciągłość połączeń.

Przy połączeniach równoległych należy pamiętać, aby panele miały dokładnie takie samo napięcie. Łączenie równolegle paneli o różnych napięciach jest niewskazane.

Po co łączymy panele PV równolegle?

 Jak wykonać połączenia szeregowe i równoległe paneli fotowoltaicznych?

Połączenia równoległe w instalacjach fotowoltaicznych wykonujemy gdy:

  • Chcemy zwiększyć prąd przy zachowaniu tego samego napięcia systemu.
  • Potrzebujemy wyższej mocy przy ograniczonej powierzchni montażu.
  • Odległość paneli od falownika jest niewielka.
  • Chcemy zoptymalizować dobór przekroju przewodów.

Dzięki równoległemu połączeniu paneli możemy zwiększyć prąd i moc całego systemu nie zmieniając napięcia. Pozwala to elastycznie dobierać parametry instalacji PV.

Ile paneli można połączyć szeregowo i równolegle?

Liczba paneli słonecznych jaką można połączyć szeregowo jest ograniczona napięciem systemowym falownika, zwykle 1000V. Przy panelach 12V możemy połączyć w szereg ok. 80 sztuk. Liczba połączeń równoległych jest ograniczona dopuszczalnym prądem wejściowym falownika, zwykle ok. 20A. Przy panelach 8A możemy połączyć równolegle ok. 2-3 sztuki.

Dokładna liczba paneli zależy od typu falownika i parametrów modułów PV. Zawsze należy sprawdzić specyfikacje i dobierać optymalną konfigurację podłączenia.

Jakie przewody potrzebne do połączeń paneli PV?

Do wykonania połączeń szeregowych i równoległych paneli fotowoltaicznych potrzebne będą odpowiednie przewody solarne. Muszą być odporne na działanie promieni UV i warunki atmosferyczne. Najlepiej sprawdzą się przewody o izolacji z PCW.

Przekrój przewodów dobieramy w zależności od prądu (4-10 mm2). Natomiast ilość żył zależy od ilości paneli i sposobu połączenia. Do każdego panela należy poprowadzić osobną parę przewodów.

Gdzie zamontować złącza paneli fotowoltaicznych?

Aby zminimalizować ryzyko błędów, zaleca się montować złącza przy każdym panelu. Ułatwia to kontrolę połączeń i ewentualną wymianę modułów. Złącza powinny być odporne na warunki zewnętrzne i posiadać co najmniej klasę szczelności IP65.

Dobrą praktyką jest prowadzenie przewodów połączeniowych w listwach montażowych. Zapewnia to dodatkową ochronę mechaniczną i odpowiednie mocowanie okablowania.

Jak sprawdzić poprawność połączeń paneli PV?

Po zakończeniu prac montażowych należy sprawdzić prawidłowość wykonanych połączeń szeregowych i równoległych. Można to zrobić za pomocą multimetru lub specjalistycznego miernika instalacji PV.

Należy zmierzyć napięcie na zaciskach każdego panela, ciągłość połączeń oraz polaryzację. Wszystkie wartości powinny być zgodne z projektem. To potwierdzi poprawność montażu i pozwoli uniknąć błędów, które mogą prowadzić do spadku wydajności lub uszkodzeń instalacji.

Podsumowanie

Prawidłowe połączenie paneli fotowoltaicznych szeregowo i równolegle ma kluczowe znaczenie dla poprawnego działania całej instalacji PV. Dzięki temu można optymalnie dobrać konfigurację systemu, maksymalizując jego sprawność. Kluczowe jest stosowanie odpowiednich materiałów, przestrzeganie zasad bezpieczeństwa oraz sprawdzenie poprawności wykonanych połączeń. Warto zlecić te prace doświadczonemu instalatorowi, aby cieszyć się wydajną i bezawaryjną instalacją fotowoltaiczną.

Najczęściej zadawane pytania

Podstawowe narzędzia to wkrętarka, szczypce, obcinacze i zdejmowarki izolacji. Przyda się też multimetr do pomiaru parametrów paneli i ciągłości połączeń.

Tak, ale tylko przy połączeniach równoległych. Przy szeregowych wszystkie panele muszą mieć identyczne parametry prądowe.

Najlepiej prowadzić je w listwach montażowych lub osłonach. Można też wykonać dodatkowe pętle zapasu na wypadek ruchów konstrukcji.

Tak, ramy paneli należy połączyć przewodem uziemiającym wykonanym zgodnie z przepisami.

Zaleca się przegląd instalacji raz w roku. Należy sprawdzić stan połączeń, ich szczelność oraz parametry paneli.
