Stelaże i konstrukcje do fotowoltaiki na gruncie - jak wykonać poprawnie?

 Stelaże i konstrukcje do fotowoltaiki na gruncie - jak wykonać poprawnie?
Autor Marta Mazurek
Marta Mazurek15.09.2023 | 6 min.

Montaż instalacji fotowoltaicznej wymaga doboru odpowiedniej konstrukcji, na której zamontowane zostaną panele słoneczne. Aby instalacja działała poprawnie i bezpiecznie przez długi czas, konieczny jest właściwy projekt i montaż stelaży oraz fundamentów. Poniżej znajdziesz praktyczne wskazówki, jak poprawnie zaprojektować i wykonać konstrukcję pod fotowoltaikę na gruncie.

Jak dobrać odpowiedni stelaż do fotowoltaiki?

Wybór konstrukcji zależy od kilku czynników, m.in. rodzaju gruntu, liczby paneli, ich rozmiaru i mocy oraz warunków lokalnych - wietrzności i obciążenia śniegiem. Stelaże mogą być wykonane z różnych materiałów, np. aluminium, stali ocynkowanej lub kortenowej. Rama nośna może mieć konstrukcję rurową lub kratownicową. Ważne, aby konstrukcja była solidna i odporna na korozję.

Przy projektowaniu stelaża należy uwzględnić:

  • Obciążenie wiatrem i śniegiem w lokalizacji - od tego zależy wybór profili i rozstaw ramion mocujących
  • Typ paneli i ich rozmiar - wpływa to na rozstaw i układ profili montażowych
  • Układ paneli - w rzędach czy niejednolity
  • Kąt nachylenia i azymut - zależy od usytuowania względem stron świata
  • Rodzaj podłoża i gruntu - determinuje sposób fundamentowania

Warto zlecić projekt konstrukcji doświadczonemu instalatorowi, który dobierze optymalne rozwiązania.

Na co zwrócić uwagę przy montażu konstrukcji fotowoltaicznej?

Montaż konstrukcji dla paneli fotowoltaicznych wymaga dużej precyzji i zachowania środków bezpieczeństwa. Najważniejsze zasady to:

  • Sprawdzenie wypoziomowania terenu i usunięcie nierówności
  • Zamontowanie fundamentów zgodnie z projektem i ich zabetonowanie
  • Sprawdzenie pionowości i poziomowania ramy nośnej
  • Przestrzeganie rozstawów profili i kątów zgodnie z projektem
  • Stosowanie złączek i elementów mocujących wysokiej jakości
  • Używanie wkrętów i śrub zabezpieczonych antykorozyjnie
  • Regularne sprawdzanie stanu połączeń i dokręcanie
  • Zabezpieczenie antykorozyjne ram i profili

Dokładny i precyzyjny montaż konstrukcji zagwarantuje stabilność i bezpieczeństwo instalacji fotowoltaicznej.

Jakie normy obowiązują przy projektowaniu konstrukcji PV?

Projektując i wykonując konstrukcję pod panele fotowoltaiczne należy uwzględnić normy:

  • PN-EN 1990 Eurokod - Podstawy projektowania konstrukcji
  • PN-EN 1991 Eurokod 1 - Oddziaływania na konstrukcje
  • PN-EN 1993 Eurokod 3 - Projektowanie konstrukcji stalowych
  • PN-EN 1999 Eurokod 9 - Projektowanie konstrukcji aluminiowych
  • PN-EN 206 Beton

Normy określają wymagania m.in. co do obciążeń konstrukcji, oddziaływań środowiskowych, wytrzymałości i trwałości materiałów i elementów. Uwzględniają też warunki geograficzne i klimatyczne. Stosowanie norm zapewnia bezpieczeństwo i poprawność zaprojektowanych konstrukcji PV.

Jakie rodzaje fundamentów stosować pod konstrukcję fotowoltaiczną?

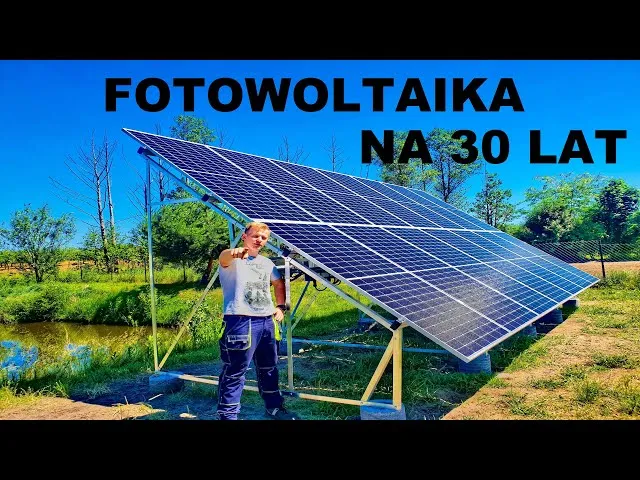

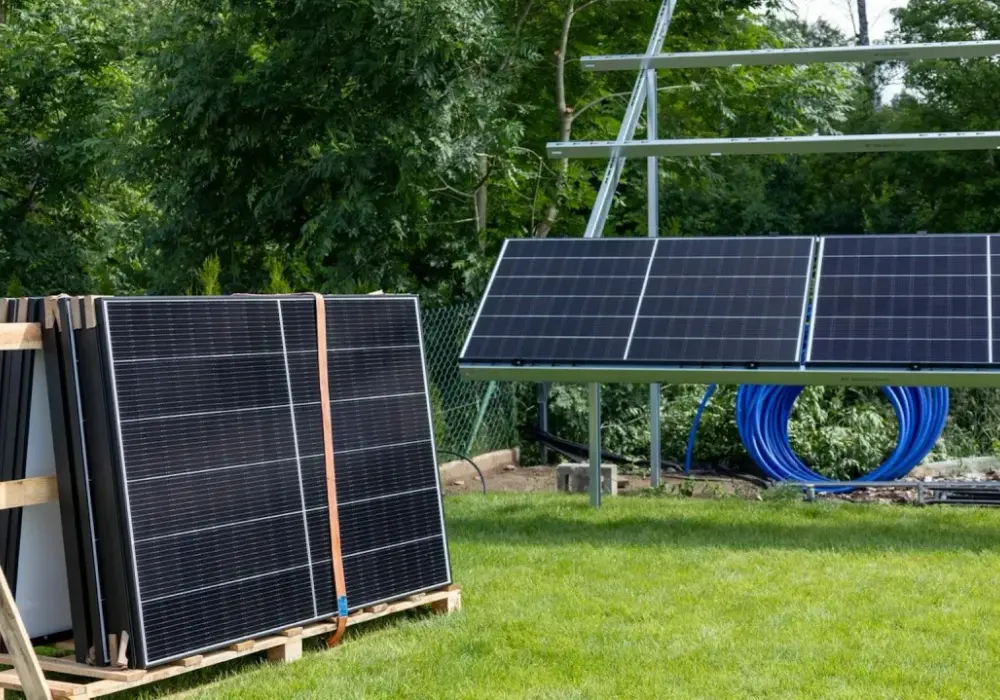

 Stelaże i konstrukcje do fotowoltaiki na gruncie - jak wykonać poprawnie?

Do mocowania konstrukcji fotowoltaicznej na gruncie można zastosować fundamenty:

  • Punktowe - pale lub śruby fundamentowe
  • Linowe - belki lub profile fundamentowe
  • Płytowe - płyty betonowe prefabrykowane lub lane na miejscu

Najczęściej stosowane są pale lub śruby punktowe. Pozwalają one na szybki montaż, bez potrzeby wylewania i sezonowania betonu. Ważne, aby posadowić je poniżej głębokości przemarzania gruntu.

Płyty betonowe zapewniają dużą stabilność, ale wymagają wylewania i dojrzewania betonu. Stosuje się je na słabszych gruntach.

O rodzaju fundamentu decydują warunki gruntu, obciążenia i projekt konstrukcji. Dobór fundamentów powinien należeć do doświadczonego projektanta.

Jak zamontować bezpiecznie panele na stelażu naziemnym?

Montaż paneli PV na gotowej konstrukcji wymaga:

  • Sprawdzenia rozstawu i równoległości profili montażowych
  • Stosowania wysokiej jakości zacisków montażowych dopasowanych do ramy panelu
  • Dokręcania połączeń z właściwym momentem
  • Zachowania odstępów dilatacyjnych pomiędzy panelami
  • Używania przekładek pod panele w miejscach styku z profilem
  • Sprawdzania uziemienia konstrukcji

Należy też kontrolować moment dokręcania śrub i stan połączeń, zwłaszcza po silnych wiatrach. Prawidłowy montaż paneli zapewni stabilność i bezpieczną pracę instalacji przez lata.

Jakie materiały wybrać na stelaże i konstrukcje fotowoltaiczne?

Do budowy konstrukcji pod fotowoltaikę wykorzystuje się głównie:

  • Aluminium - lekkie i odporne na korozję, wymaga jednak uziemienia
  • Stal ocynkowaną - solidne profile zabezpieczone cynkiem
  • Stal kortenowską - samonaprawiająca się powłoka antykorozyjna

Możliwe jest też zastosowanie:

  • Stali nierdzewnej - droga, ale odporna na korozję
  • Drewno - lekkie i ekologiczne rozwiązanie
  • Tworzywa sztuczne - np. na elementy łączące

Wybór materiału zależy od budżetu i warunków lokalnych. Najważniejsza jest odporność na korozję i działanie czynników atmosferycznych. Materiał musi też wytrzymać obciążenia wiatrem i śniegiem.

Jak zaprojektować optymalny układ paneli na konstrukcji?

Aby dobrze zaprojektować rozmieszczenie paneli na konstrukcji należy:

  • Określić dostępną powierzchnię pod montaż
  • Ustalić kąt i azymut optymalny dla lokalizacji
  • Dobrać liczbę paneli i ich rozstaw
  • Zaplanować odstępy niezbędne do konserwacji
  • Umożliwić cyrkulację powietrza wokół paneli
  • Uwzględnić zacienienie przez przeszkody terenowe
  • Zoptymalizować wykorzystanie konstrukcji

W układzie paneli ważna jest też łatwość montażu i demontażu na wypadek awarii. Dobry projekt to klucz do efektywnej pracy instalacji PV.

Jakie błędy unikać przy montażu konstrukcji pod PV?

Typowe błędy przy montażu konstrukcji dla fotowoltaiki to:

  • Złe wypoziomowanie i posadowienie
  • Użycie słabych lub niewłaściwych fundamentów
  • Nieprawidłowe zamocowanie i niedokręcenie elementów
  • Brak zabezpieczeń antykorozyjnych
  • Niestaranne wykonanie połączeń
  • Niezachowanie parametrów z projektu
  • Pominięcie oznaczenia tras kablowych
  • Brak uziemienia konstrukcji

Precyzyjny montaż zgodnie z projektem i normami pozwoli uniknąć błędów, a tym samym zapewni stabilną i bezpieczną eksploatację instalacji fotowoltaicznej.

Podsumowanie

Solidna i poprawnie zaprojektowana konstrukcja jest kluczem do bezpiecznego i wydajnego działania instalacji fotowoltaicznej. Należy zwrócić uwagę na dobór odpowiednich materiałów, profili i fundamentów do warunków lokalnych. Bardzo istotne jest też precyzyjne wykonanie montażu zgodnie z projektem i obowiązującymi normami. Pozwoli to uniknąć typowych błędów i zapewni stabilność konstrukcji na długie lata.

Najczęściej zadawane pytania

Grubość profili zależy od obciążeń wiatrem i śniegiem. Typowo stosuje się profile od 2 mm dla małych instalacji do 8 mm w rejonach o dużym obciążeniu śniegiem.

Zalecany maksymalny rozstaw słupów to 4-5 m. Większe odległości osłabiają stabilność konstrukcji i zwiększają odkształcalność.

Tak, drewno może być materiałem na lekkie konstrukcje dla fotowoltaiki. Ważne jest odpowiednie zabezpieczenie przed wilgocią i szkodnikami.

Zaleca się posadowienie fundamentów punktowych na głębokości przynajmniej 1 m poniżej strefy przemarzania gruntu.

Zalecane jest kontrolowanie stanu połączeń i dokręcanie śrub 2 razy w roku - wiosną i jesienią. Dodatkowo po ekstremalnych zjawiskach pogodowych.
